1.5. SIROKKÓ 30/3 és 30/4 szemestermény szárítók alkatrészei
SIROKKÓ 30 szárító alkatrészei
Az alábbiakban látható műszaki leírások és rajzok, az alkatrészek azonosíthatóságát szolgálják. Alkatrész igény esetén kérjen egyedi árat.
.jpg)
FONTOSABB RÉSZEK A KEZELÉSI UTASÍTÁSBÓL
( a kis képre kattintva megtekinthető teljes nézetben )
| s.sz | Megnevezés |

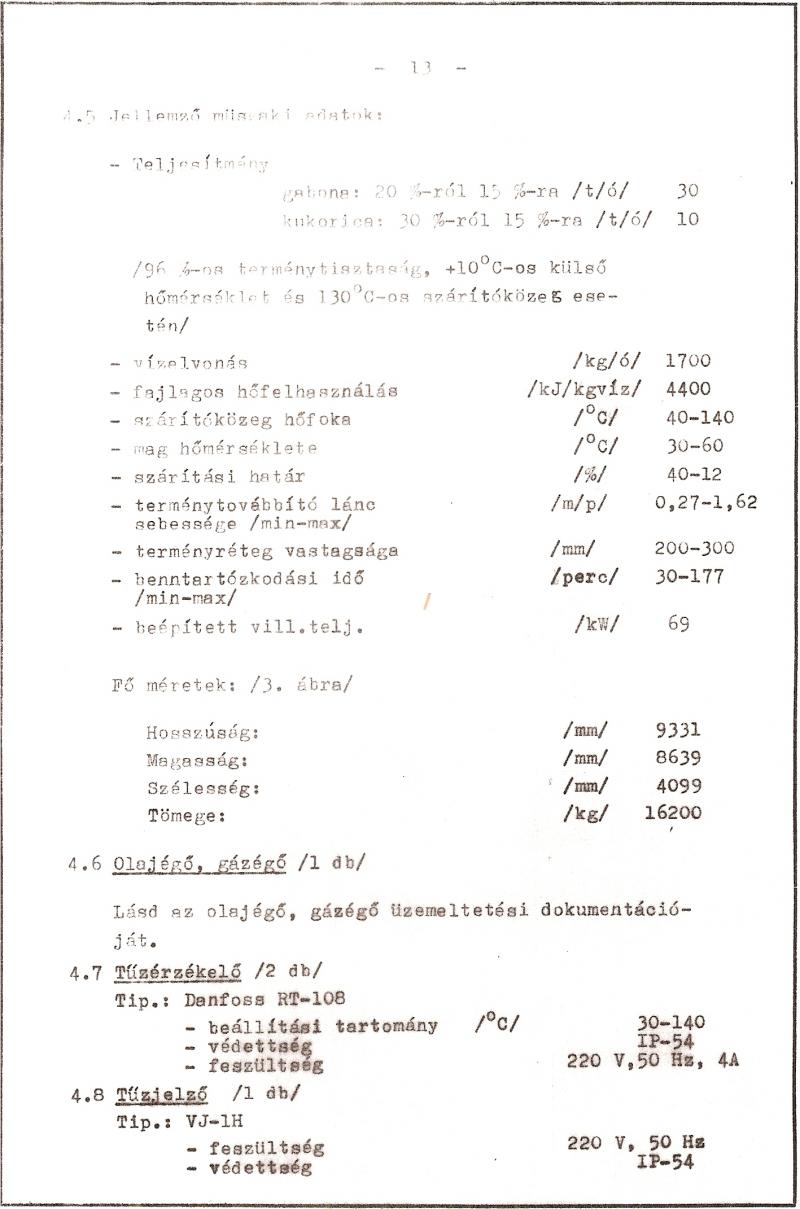

Műsza ki adatok 1. oldal |

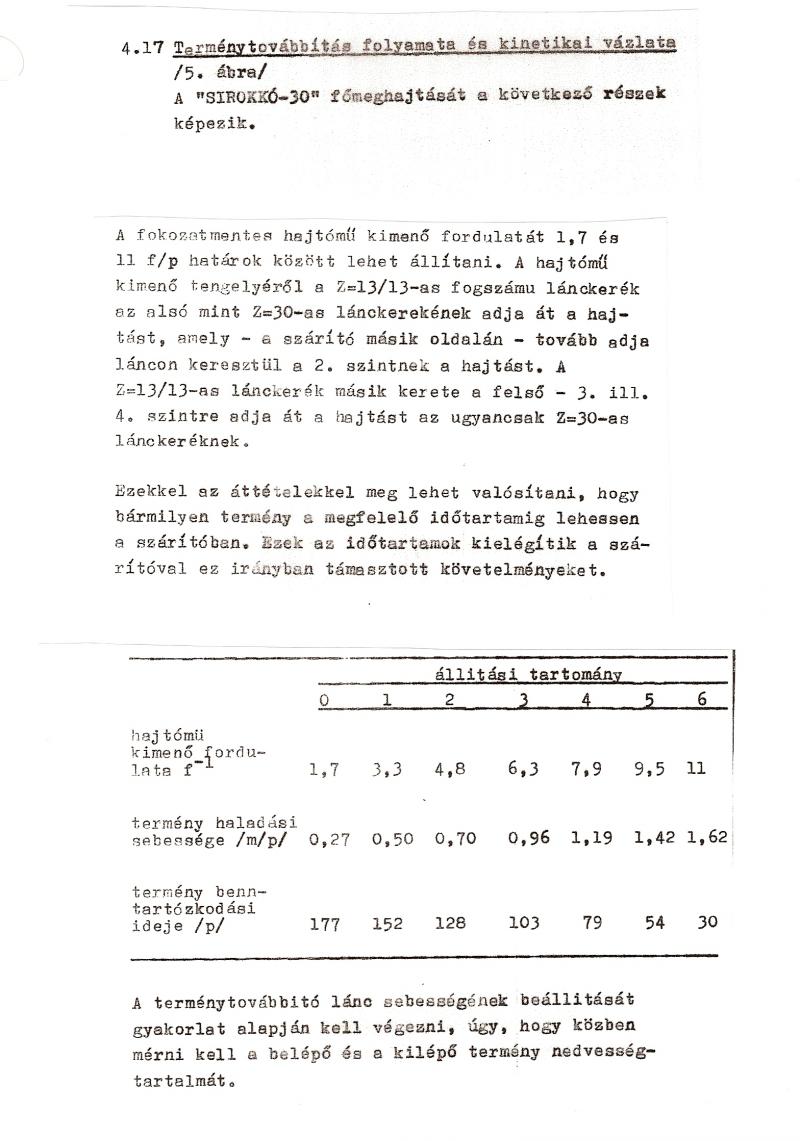

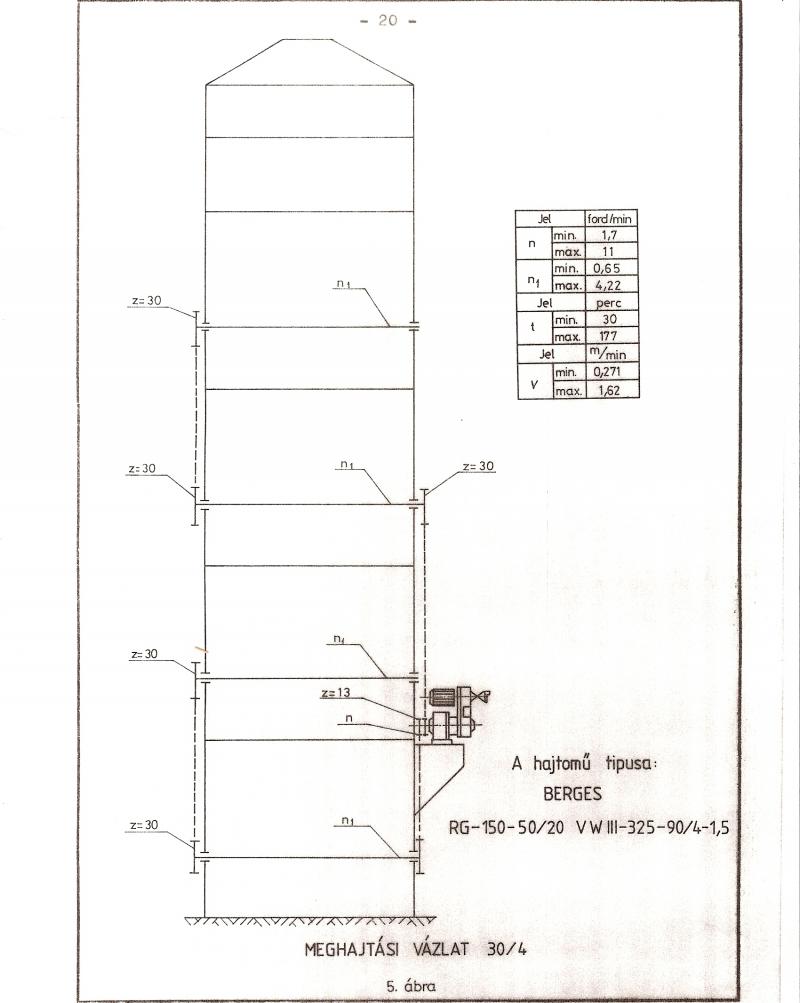

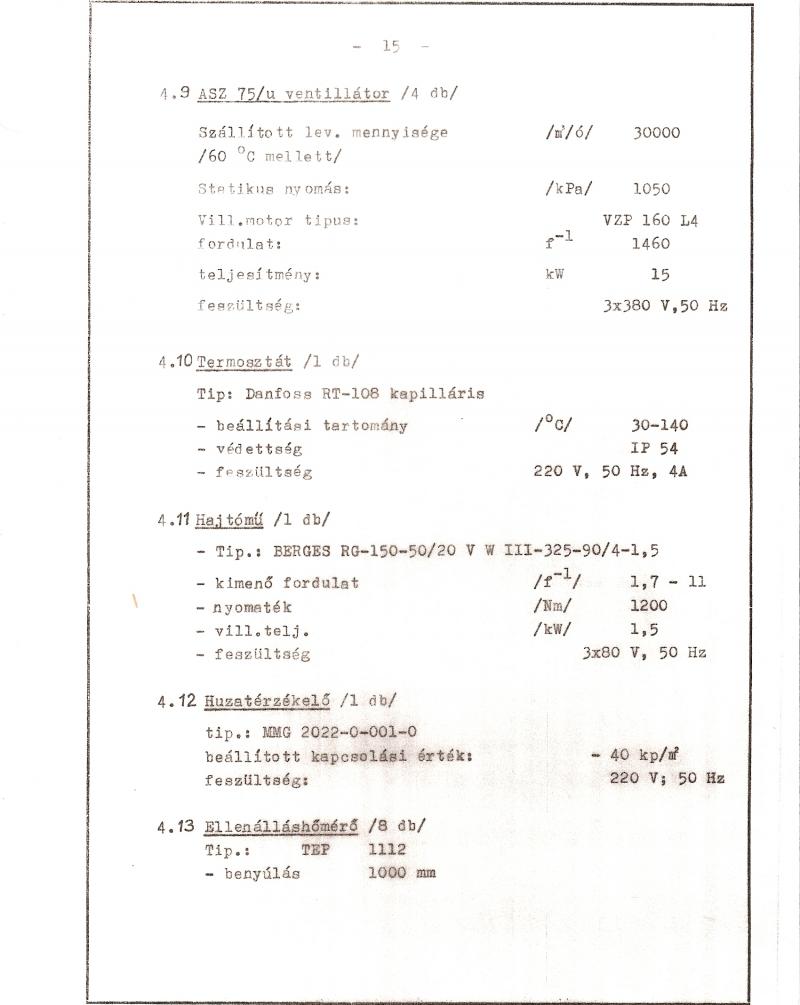

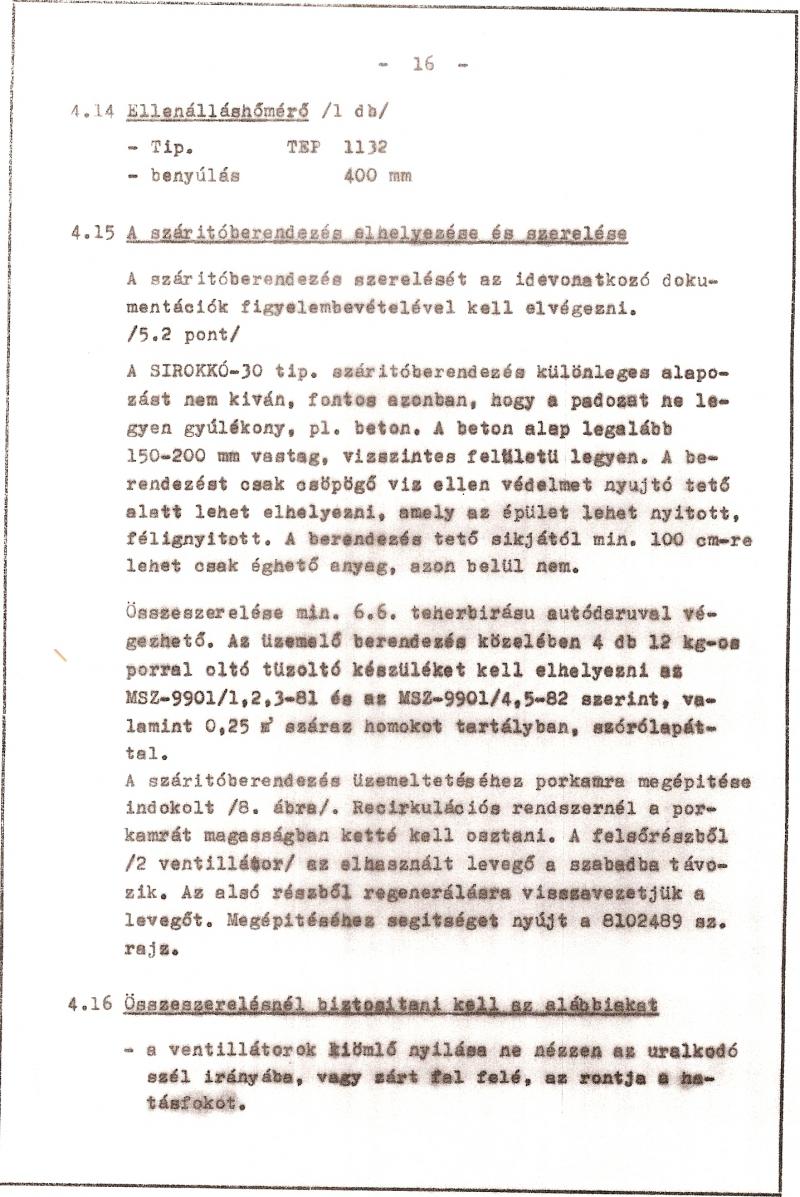

Műszaki adatok 2. oldal | Műszaki adatok 3. oldal | Hajtásvázlat | Hajtás leírás | Hajtómű |

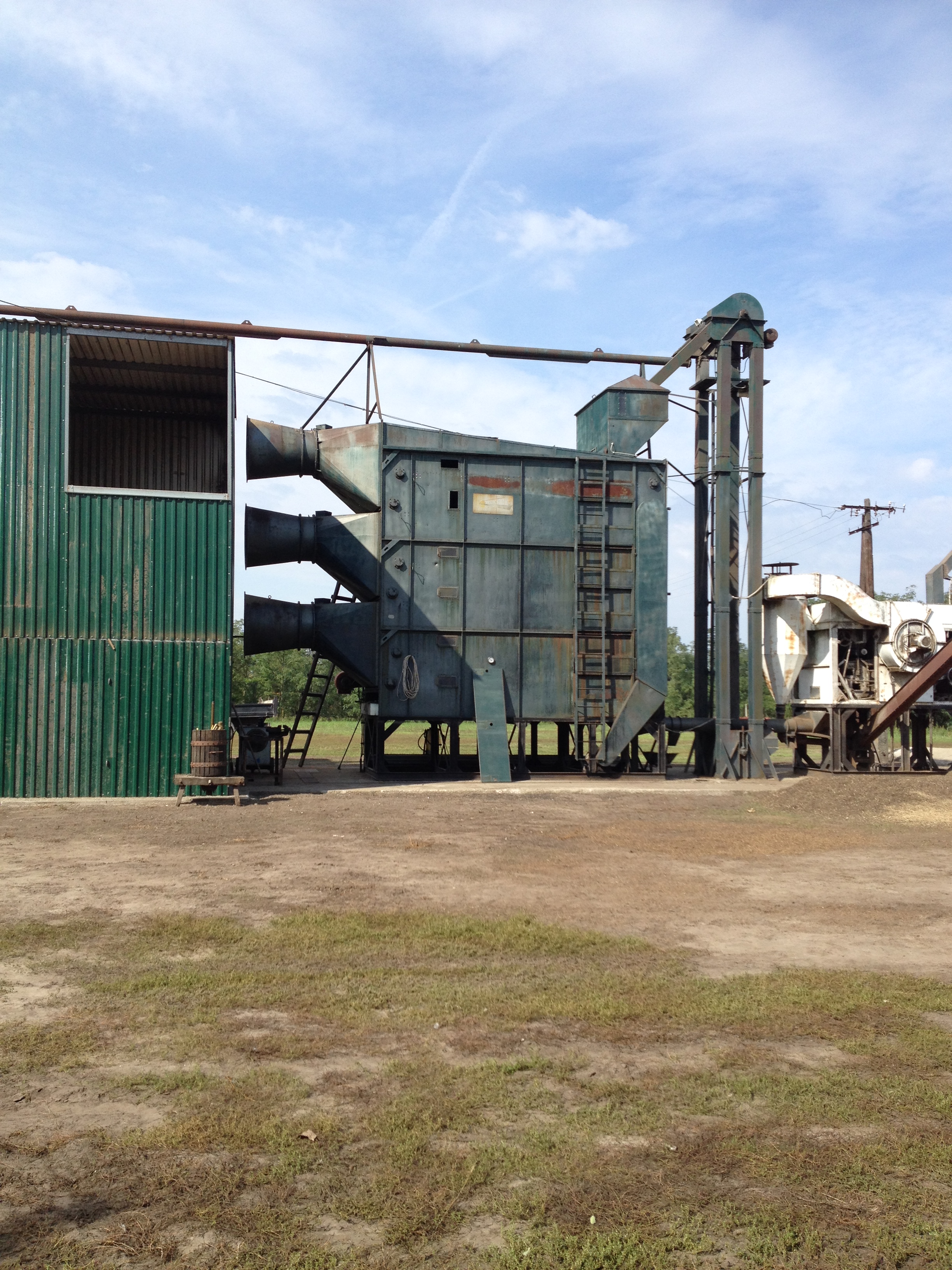

| 1 | Sirokkó 30/4 |  |
 |
 |
 |
 |
|
| 2 | Sirokkó 30/3 |
SIROKKÓ 30/3 ÉS 30/4 ALKATRÉSZ KATALÓGUS
| s.sz. | Megnevezés |

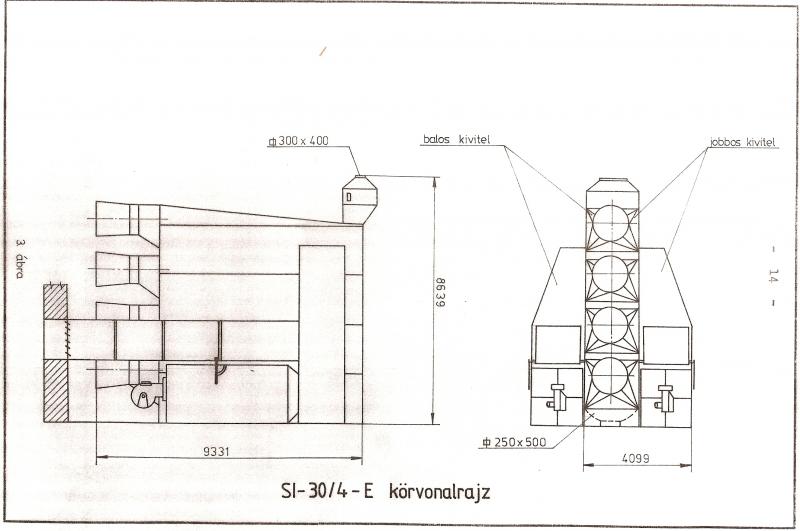

Összeállítási rajz |

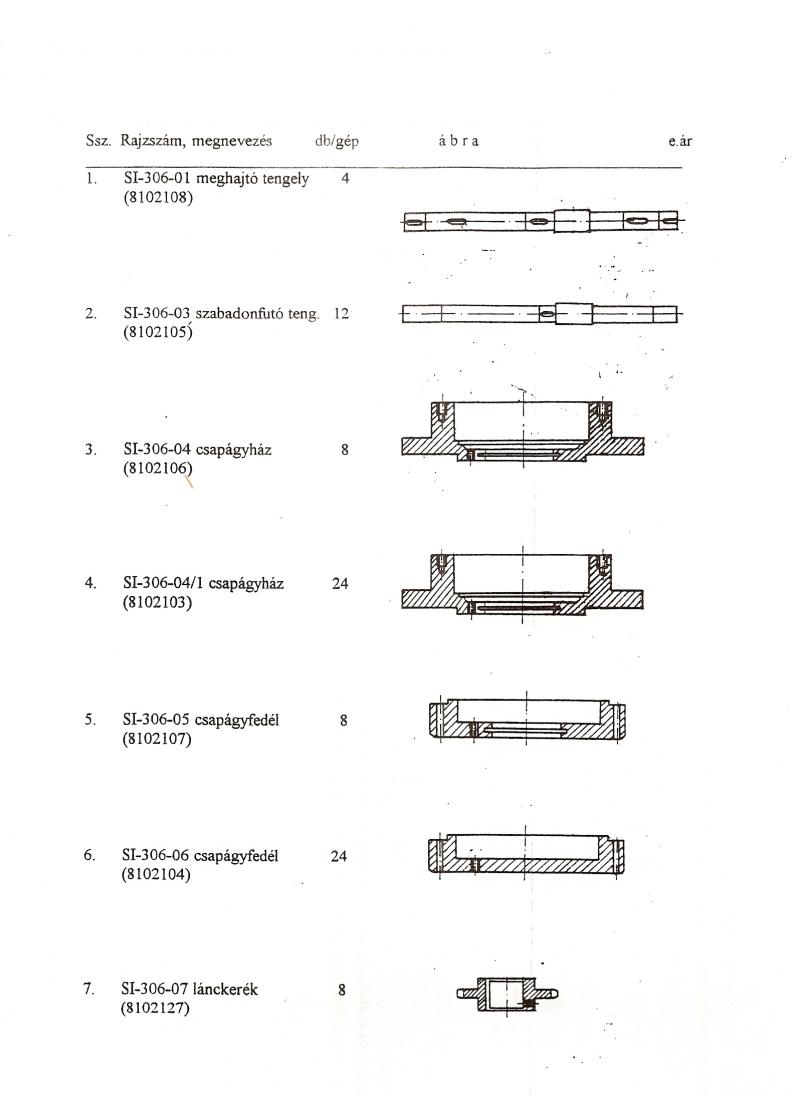

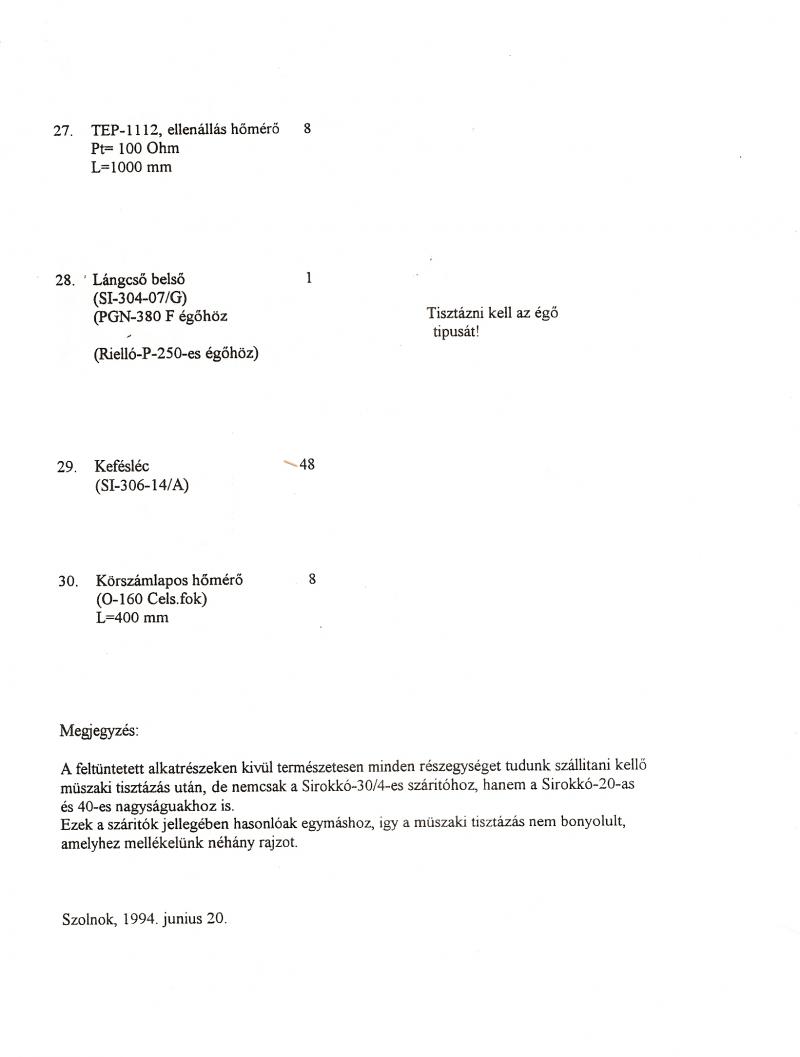

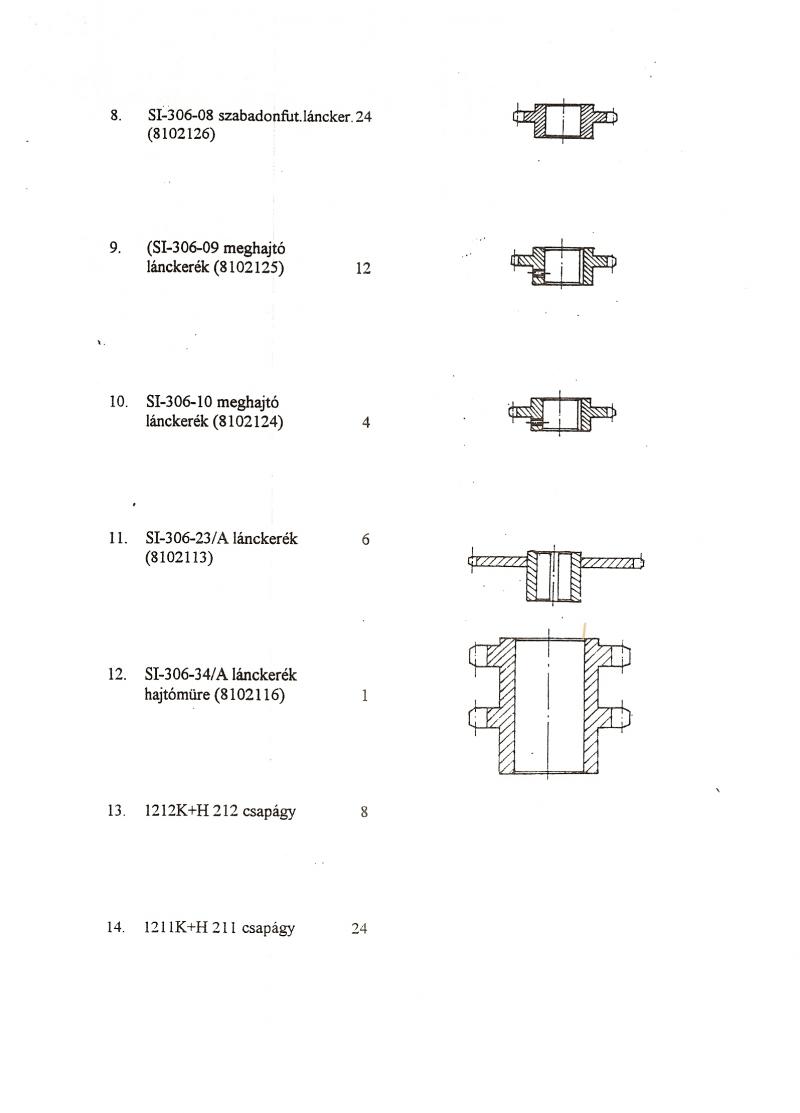

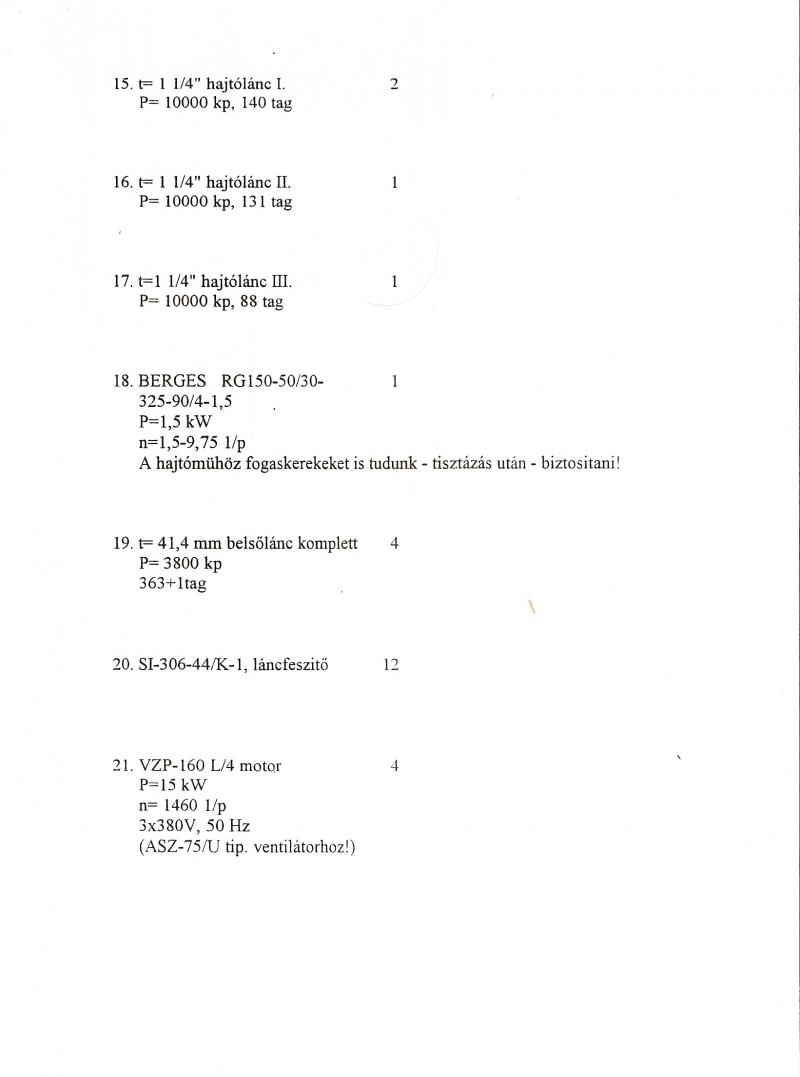

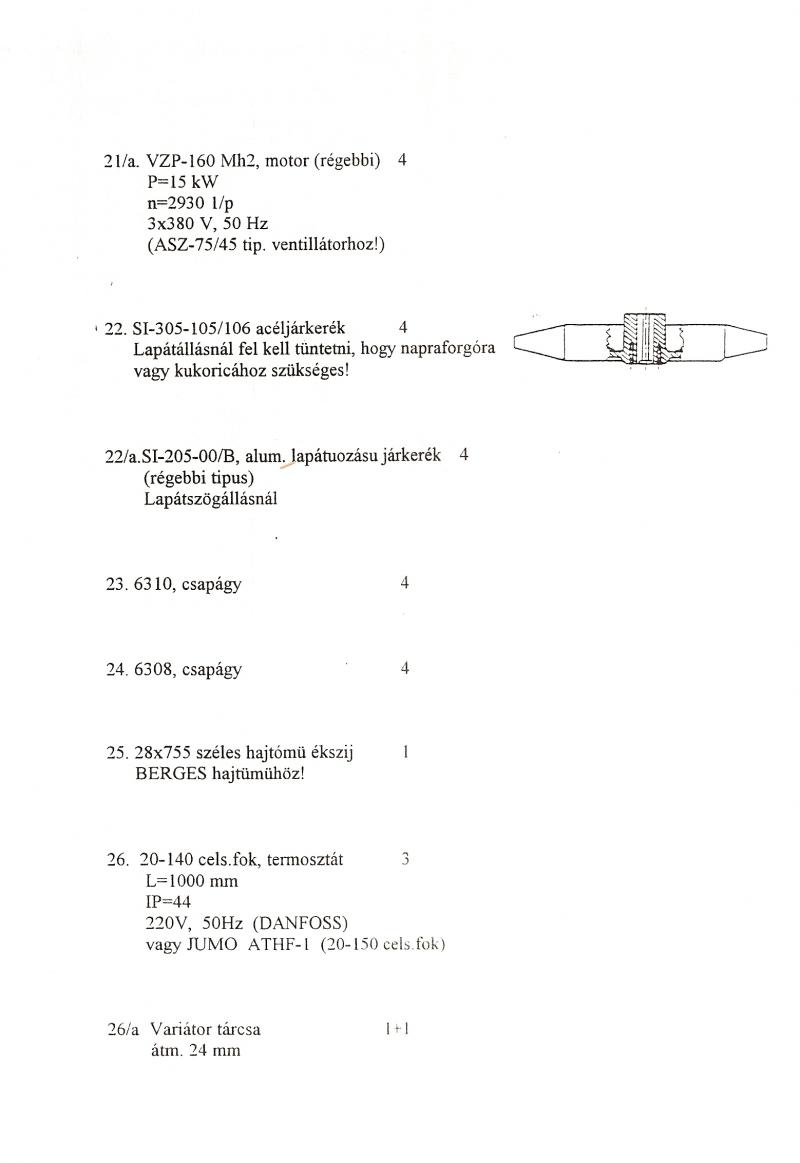

1. oldal | 2. oldal | 3. oldal | 4. oldal | 5. oldal |

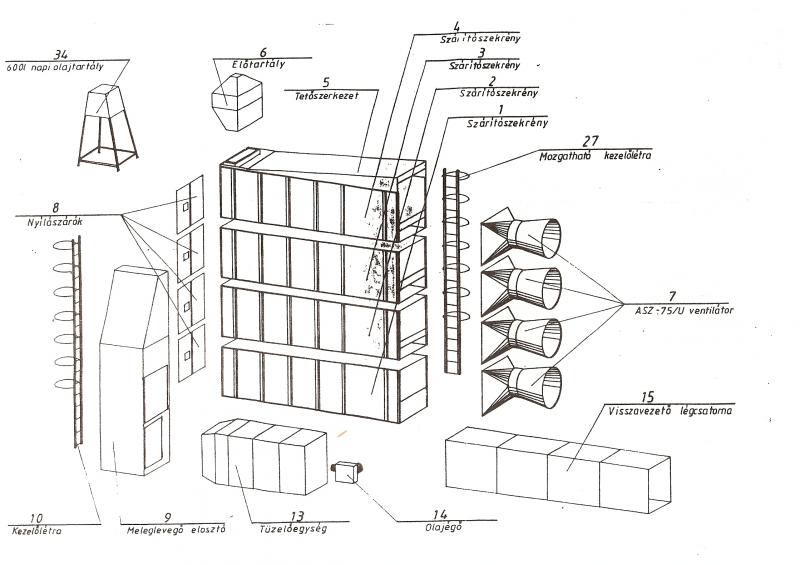

| 1 | Szárító fődarabok |  |
|||||

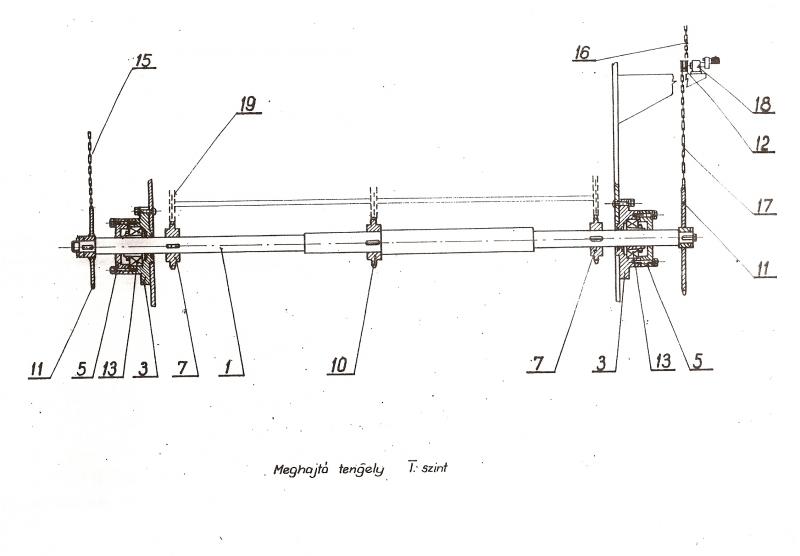

| 2 | Meghajtó tengely 1. szint |  |
|||||

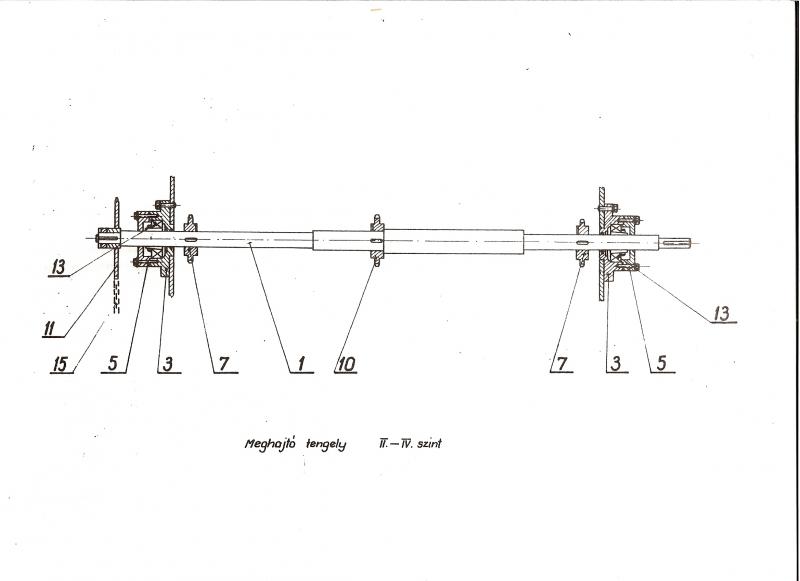

| 3 | Meghajtó tengely 2-4. szint |  |
|||||

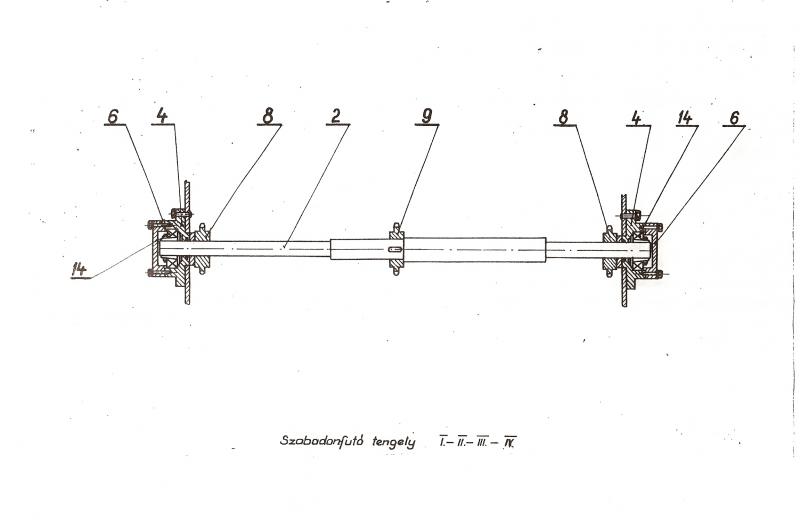

| 4 | Szabadonfutó tengely 1-2-3-4 szint |  |
|||||

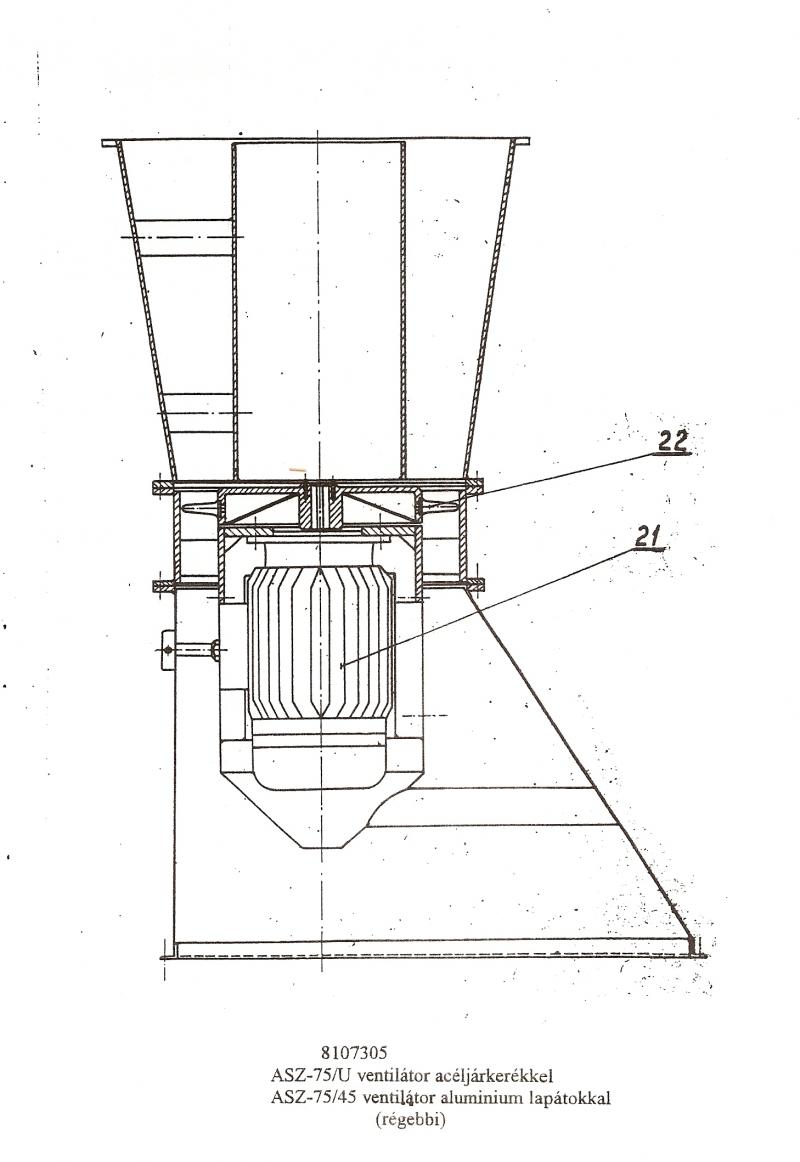

| 5 | Ventillátor |  |
|||||

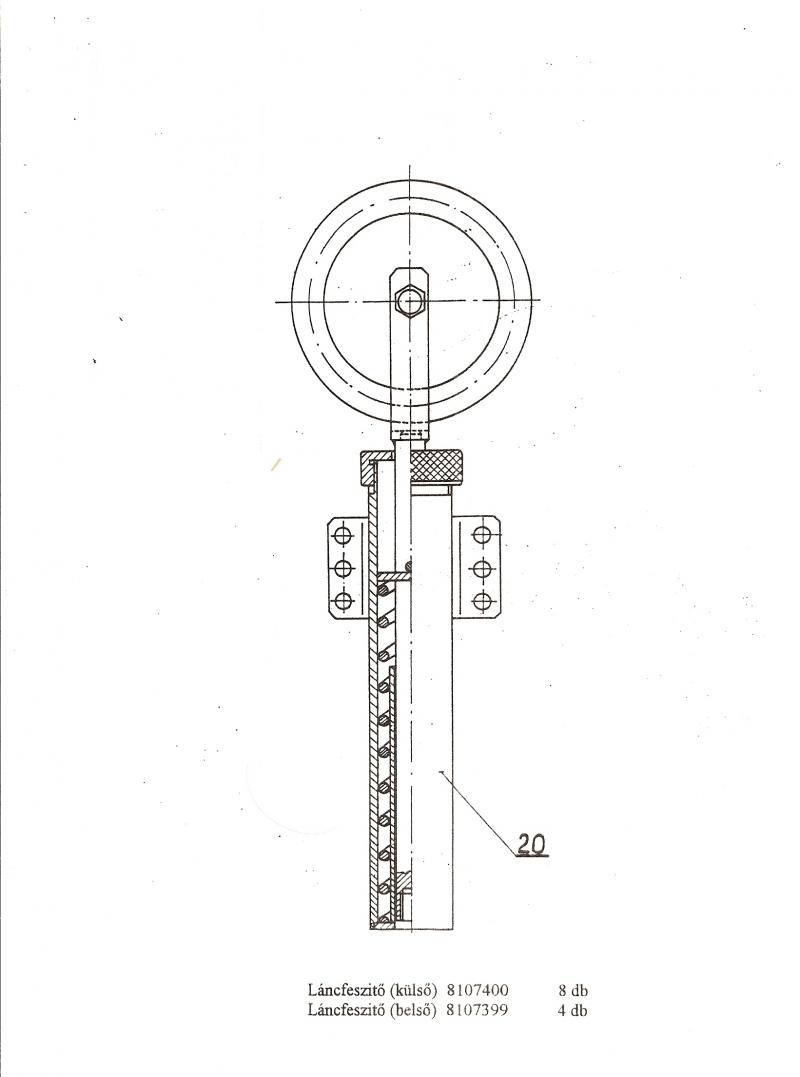

| 6 | Láncfeszítő |  |
|||||
| 7 | Alkatrészek |  |
 |
 |
 |
 |
SIROKKÓ 30/4 ALKATRÉSZEK
| s.sz. | Cikkszám | Megnevezés | Ábra | Tétel | db/gép | Egységár | Kép |
| 01-02-03-01 | SI-306-01 | Meghajtó tengely | 4 | ||||
| 01-02-03-02 | SI-306-03 | Szabadonfutó tengely | 12 | ||||
| 01-02-03-03 | ASZ 75/U | Acél járókerék | 4 | ||||
| 01-02-03-04 | SI-306-44/K | Láncfeszítő | 12 | ||||
| 01-02-03-05 |
L=15.069 mm t=41,4 Súly:950 kg/db 363+1 tag |
Terménytovábbító lánc | 4 | ||||
| 01-02-03-06 | 1000x2000x1,5 | Perforált lemez | |||||
| 01-02-03-07 | 0-160 C | Körszámlapos hőmérő | |||||
| 01-02-03-08 | 10-150 C | Hőmérséklet kapcsoló termosztát | |||||
| 01-02-03-09 | Kefésléc Ft/db |
|
|||||
| 01-02-03-10 | Kaparóléc | ||||||
| 01-02-03-11 | t=41,4 mm | Patentszem | |||||
| 01-02-03-12 | 28x8x750 | Variátor szíj | |||||
| 01-02-03-13 | Variátor tárcsa | ||||||
| 01-02-03-14 |
SIROKKÓ 30/3 és 30/4 típusú szárító hajtóműve.SK63-RV30-90L/4 Telj.:1,5 kW Ford.:1,4-9,7 i=180,5 Súly(kb.):171 kg |
Homlokkerekes hajtóműves motor variátoregységgel. Szállítás 4-6 hét
|
600.000,- előleg: 10% |
 |
|||
| 01-02-03-15 |
VZP 160 L4 15 kW /1460 f/p |
Ventillátor motor | 4 | ||||
| 01-02-03-16 | 6310 | Ventillátor motor- csapágy a hajtás oldalon | |||||
| 01-02-03-17 | 6308 | Ventillátor motor- csapágy az ellenkező oldalon |
